MOD.FTCKBB/-N-7/16-7/8



Broadband
FM Circular
Polarization Antenna

Antena de FM
Banda Ancha
Polarizacion Circular

bandiera IT.gif (7755 byte)

Questa antenna costruita completamente in acciaio aisi 304, ofre la possibiltÓ di usare la polarizzazione verticale e orizzontale allo stesso tempo per una migliore copertura nelle aree urbane. Per facilitare e diminuire il costo di trasporto Ŕ smontabile, facile da   rimontare e pronta da installare.  Le parti isolanti sono in teflon ed i connettori di uscita sono: 7/16 o LC per una potenza massima di 2 Kw, 7/8 per la versione  5 Kw. Sono state apportate migliorie per quanto  riguarda  la attenuazione di adattamento (RETURN LOSS      ed   SWR). Due parametri importanti per il perfetto adattamento di impedenza e maggior trasferimento di potenza.




This antenna constructed completely of stainless steel aisi 304, offers the possibility of simultaneously utilizing vertical and horizontal polarization for better coverage especially in urban areas. In order to facilitate and decrease shipping costs this model is simple to break down and reassemble when ready to be installed. It is insulated with teflon, has a 7/16 or LC connector and maximum input of 2 kW, for 5 Kw version has 7/8 conector. They have been brought improvements as far as the attenuation of adaptation (RETURN LOSS and SWR). Two important parameters for the perfect adaptation of stiffness and greater transfer of power

bandiera argentina sventola.gif (5200 byte)bandiera_SPA.gif (7810 byte)

Esta antena fabricada completamente de acero inoxidable aisi 304 le ofrece la posibilidad de usar la polarizaciˇn vertical y horizontal al mismo tiempo para mejor alcance, especialmente en zonas urbanas. Para facilitar y desminuir los costos de transportaciˇn este modelo es fßcil de desarmar y volver a montar tan pronto que la quiera instalar. Estß aislada con teflon, tiene un conector de 7/16 o LC y una entrada mßxima de 2 kW, por la potencia de 5Kw pico pico conector 7/8.

TECHNICAL SPECIFICATIONS:

DESMONTABLE VERSION LOW COST DELIVERY

ELECTRICAL DATA: MECHANICAL DATA:
Antenna Type : FTCKBB/7/17-7/8 Circular polarizationB-Band  DOUBLE DIPOLE  Max wind velocity : 220 km /h)
Frequency    Range :   87.5 - 108 Mhz Wind load : 31,10 Kg. 160 Km hora
Bandwidth : 20 Mhz          Wind surface : 0.19 m2 -  0.13 m2
Impedance : 50 Ohms       Materials  :  Stainless steel aisi 304
Power Rating : 1Kw- 2Kw- 5Kw Mounting : whith standard clamp top - tower 50-110 mm.
VSWR : < 1.4 < 1       Weigth :   13 kg.
Polarization : vertical and orizontal      Dimensions : 1600x1140x1140 mm.
Gain : - 1,5(referred to half-wave dipole)
H Plane :omnidirectional + - 1,5 dB
V Plane :omnidirectional + - 3 dB
  Front-To- Back ratio : 3 dB
Lightening protection : all parts grounded
Connector : N-7/16 -7/8

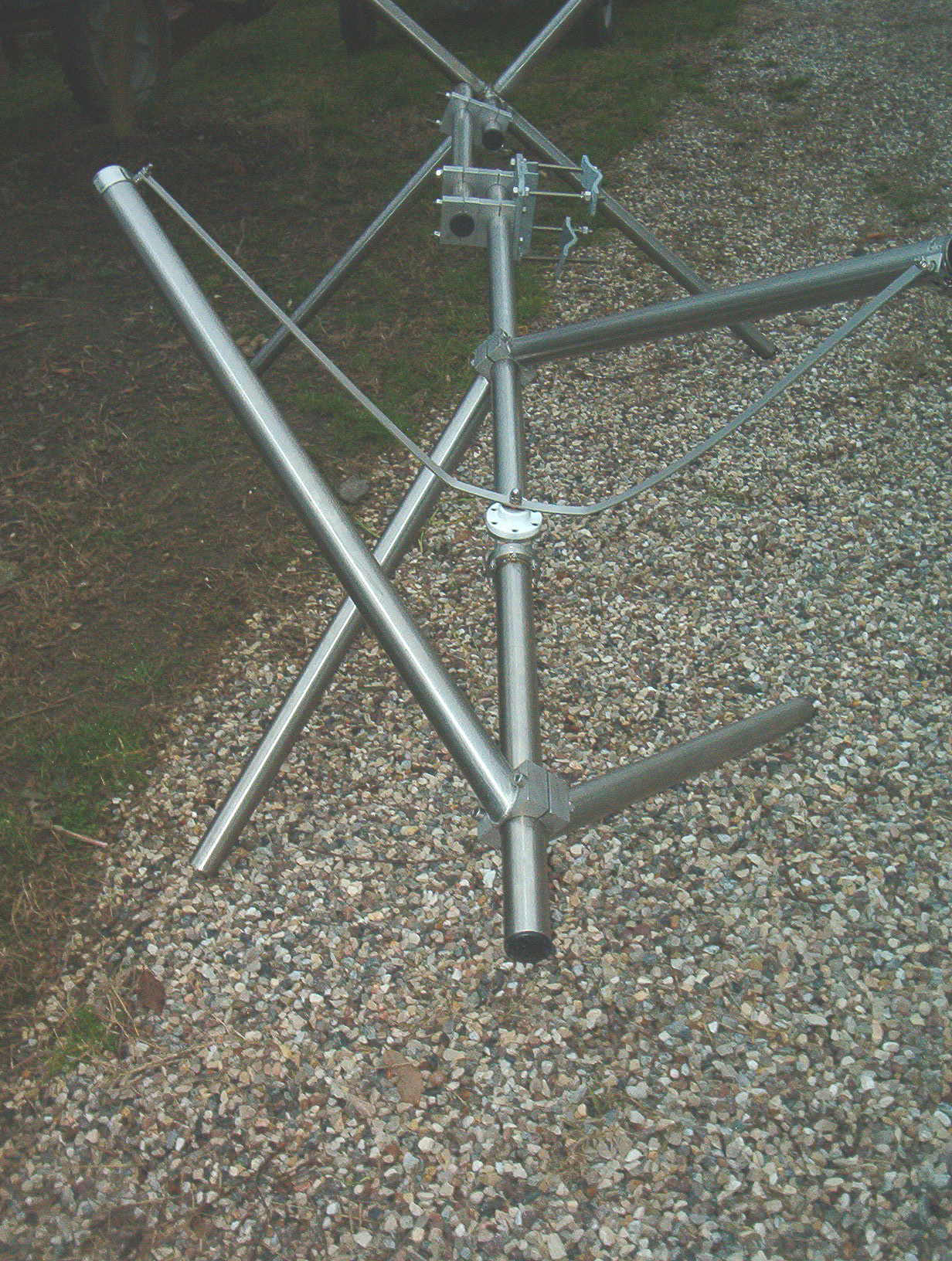

Foto  particolari della circolare doppio dipolo con riflettore ad assetto variabile, come si pu˛ ben vedere i dipoli a V si possono posizionare variando i gradi di inclinizazione degli stessi, trovando la circolaritÓ perfetta sia sul piano verticale che orizzontale. L'antenna Ŕ stata progettata per funzionare in larga banda con i dipoli a 90 gradi ed in banda stretta con i dipoli 22 gradi come le grandi sorelle americane. Un prodotto di nuova generazione sempre modulare come  la linea antenne Falcotel.









DIAGRAMMA  ORIZONTALE per la doppia V senza riflettore

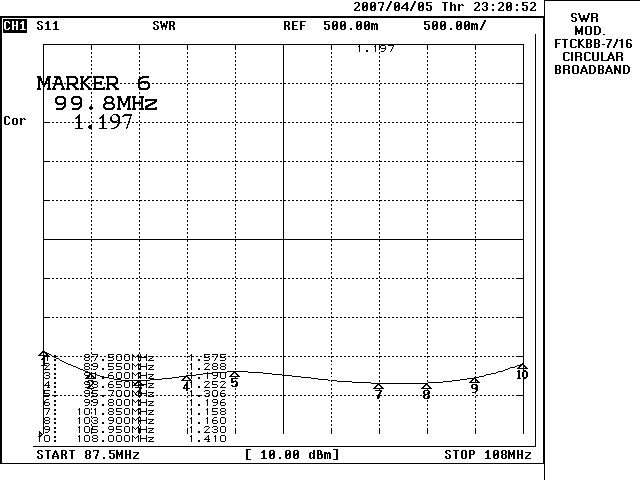

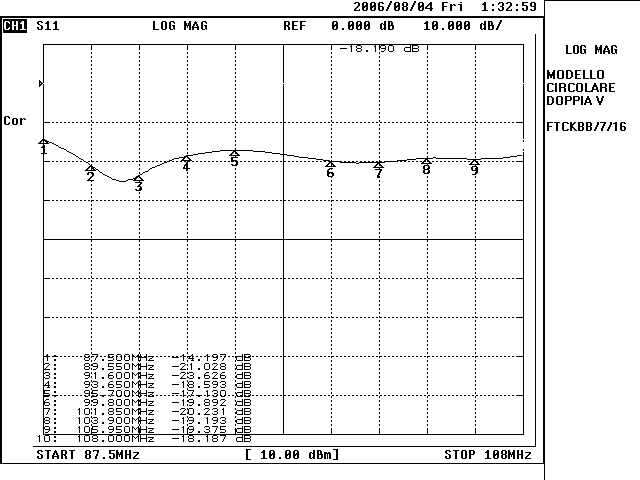

Misure effettuate con Analizzatore Vettoriale

NETWORK ANALYZER ADVANTEST

R3765CG SWR AND RETURN LOSS TEST
