NUOVORIVOLUZIONARIO DIPOLO LARGA BANDA DA 2 KW IN ALLUMINIO ANTICORODAL EQUIPAGGIATO CON CONETTORI "N" "7/16" "7/8" PREZZO COMPETITIVO . COMPLETAMENTE SMONTABILE E ISOLATO DALL'ACQUA CON "OR" AL SILICONE PER "RF" QUELLI ROSSI PER INDENDERCI. DALLE RIDOTTE DIMENSIONI D'IMBALLO AL PESO KG. 2,8 SENZA SUPPORTO. VI DO ALCUNE SALIENTI PREROGATIVE RIGUARDANTI L'IMBALLAGGIO ALLORA N° 20 DIPOLI IMBALLATI PER UN PESO DI 59 KG. UN INGOMBRO DI CM.109 X 34 X 30 . PER L'EUROPA UNA SPESA DI AL MASSIMO 30 EURO. PER GLI STATI AFRICANI UNA SPESA MASSIMA DI 120 EURO SPEDIZIONE IN TOGO FATTA DALLA FALCOTEL. UN NOTEVOLE RISPARMIO SOTTO TUTTI I PUNTI DI VISTA. ED ECCO LE CARATTERISTICHE DI ADATTAMENTO DI IMPEDENZA E LOBI DI RADIAZIONE DEL PRODOTTO.
MODELLO: FTDBB/AL/N-7/16-7/8
Misure effettuate con Analizzatore Vettoriale
ADVANTEST 3765CG
RETURN - LOSS
SWR
IL R.O.S PIU' ALTO E' DI 1.394 A 87.500 MHZ I LOBI DI RADIAZIONE SONO PRESSOCHE' IDENTICI AL QUI SOTTO CELEBERRIMO DIPOLO IN ACCIAIO INOX. SI SPERA CHE L'INNOVAZIONE TECNOLOGICA SIA DI VOSTRO GRADIMENTO ASPETTIAMO SOLAMENTE I VOSTRI NUMEROSI ORDINI E BUON LAVORO.

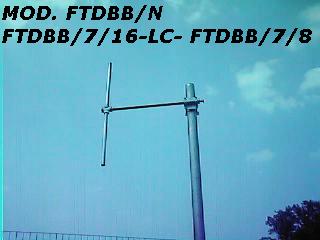

Broadband FM Dipole
Acciaio inox aisi 304
MOD. FTDBB/N
" " FTDBB/7/16-LC
" " FTDBB/7/8
Dipolo de FM Banda Ancha
Questa antenna a dipolo larga banda , è stata costruita con acciaio inox per la sua durata in qualsiasi condizione climatica. Le parti isolate sono in PTFE (teflon). Data la sua robusta costruzione può sopportare 2 Kw con il connettore 7/16 o LC e 5 Kw max. con il connetore 7/8. Questa antenna è raccomandata per un servizio omnidirezionale dato il suo ampio angolo di radiazione.
This broadband dipole antenna constructed of stainless steel is designed to last a long time in any weather condition. Because of its sturdy construction it can support up to 2 - kw of input power with the 7/16 or LC, 5 - kw of 7/8. Since it has a wide angle of radiation it is suggested for omni-directional arrays.
Esta antena dipolo de banda ancha, fabricada de acero inox fue concebida para ser duradera en cualquier condición de clima. Las partes isoladas estan en teflon . Debido a su robusta construcción puede soportar hasta 2 - kw de potencia de entrada con el conector de 7/16 o LC, y 5 - kw pico pico con el conector de 7/8 . Esta antena es recomendada para formaciones omnidireccionales ya que tiene un gran ángulo de irradiación.

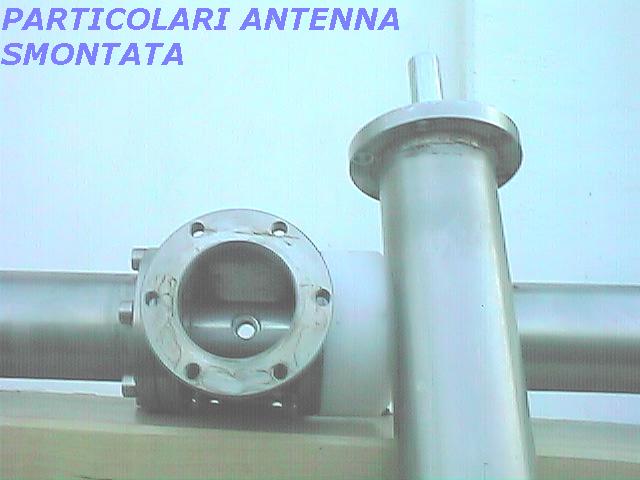

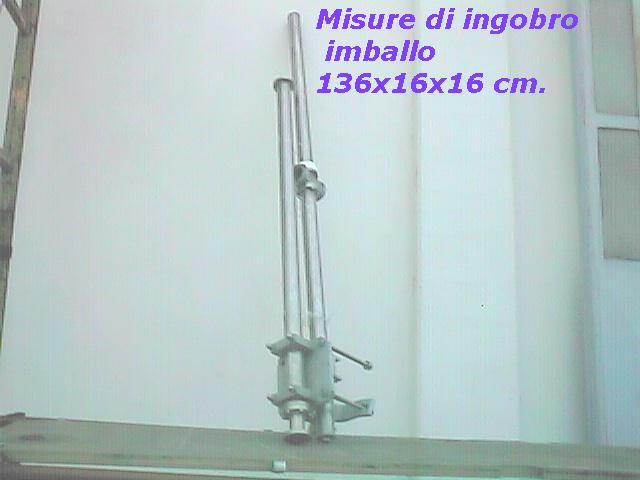

DESMOUNTABLE VERSION LOW COST DELIVERY.
TECHNICAL SPECIFICATIONS:
ELECTRICAL DATA: | MECHANICAL DATA: |
Model:FTDBB/N-FTDBB/7/16-LC-FTDBB/7/8 | WEIGHT: Kg. 9 STAINLESS STEEL |
IMPEDANCE: 50 ohm | MOUNTING: WHITH STANDARD -CLAMP 50-110 MM. |
FREQUENCY RANGE: 87.5-108 Mhz | DIMENSIONS: 1365X1113X60 MM. |
GAIN: 1 dB (half wave dipole) | RADOME: FIBER GLASS (OPTIONAL) -WHITE |
TYPICAL - V.S.W.R.: <1.2 : 1 | MATERIALS HARDWARE MOUNTING: STEEL GALVANIZED. |
POLARIZATION: LINEAR VERTICAL | ISULATOR: PTFE (TEFLON) |
MAX. POWER: MEDIUM POWER 2000 W H POWER 5 KW | DIPOLE: STAINLESS STEEL |
CONNECTOR TYPE: N female-7/16 or LC female- 7/8 | INTERNAL : ALUMINIUM COPPER |
WIND LOAD: 32 Kg. 150 Km. Hora | |
MAX. WIND VELOCITY: 200 Km. Hora |
DIAGRAMMI ORRIZONTALE E VERTICALE A META BANDA (98 Mhz)
H Amplitude V. Amplitute
200° 90°
IMMAGINI FOTOGRAFICHE
CREATED BY FALCOTEL FRANCOLINO FERRARA ITALY
