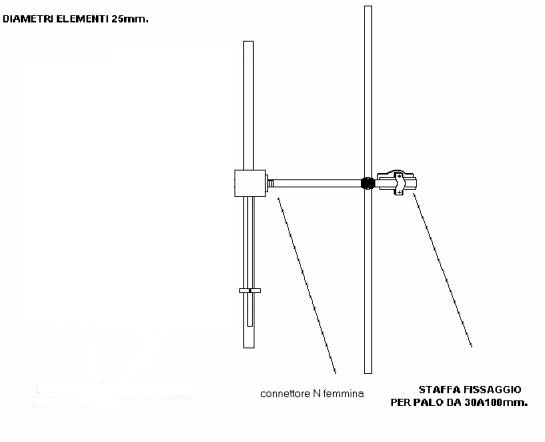

Mod. FT2YGNB/N-7/16-LC-7/8

 E VERSIONE SPECIALE

IN ACCIAIO INOX  AISI 304

 FT2YGNB/S/N-7/16-7/8

FT2YGNB/IX/N-7/16-7/8



QUESTA ANTENNA SEPPURE DI TIPO ECONOMICO, E' UN PRODOTTO SEMIPROFESSIONALE CHE SI ADATTA ALLE VARIE ESIGENGE AD UN PREZZO CONTENUTO. E' ADATTA PER ESSERE ACCOPIATA IN COLLINEARE HA UN DISCRETO ANGOLO DI APERTURA  DI 110 A - 3dB, COSTRUITA IN TRE VERSIONI: TUTTA IN ALLUMINIO, CON BOOM IN ACCIAIO INOX AISI 304, TUTTA IN INOX, LE PARTI ISOLANTI IN (PTFE) TEFLON. LA POTENZA MASSIMA APLICABILE CON CONNETTORE TIPO "N" E' DI 800 W, CON CONNETTORE 7/16 O LC 2 KW CON CONNETTORE 7/8 SI CONSIGLIA SEMPRE 2 - 2,5 KW.

                           DESMOUNTABLE VERSION LOW COST DELIVERY

                               TYPICAL                          SPECIFICATIONS:

ELETTRICAL DATA:   MECHANICAL DATA:
Model:   FT2YGNB/N/7/16-LC-7/8                    FT2YGNB/S/N/7/16-LC-7/8                     FT2YGNB/IX/N/7/16-LC-7/8  WEIGHT:  Kg.  depending frequency tuning
IMPEDANCE:  50  ohm             MOUNTING: WHITH STANDARD  CLAMP 50-110 mm .
FREQUENCY  RANGE: 87.500-108 Mhz     DIMENSIONS: depending frequency tuning
GAIN:  5 dB (half wave dipole)      MATERIALS HARDWARE   MOUNTING: STEEL  GALVANIZED.
TYPICAL  V.S.W.R: <1.2:1  ISULATOR:  PTFE (TEFLON)
MAX. POWER: MEDIUM POWER 500 W H POWER  2 KW   DIPOLE:  ALUMINIUM OR STAINLESS STEEL
CONNECTOR TYPE: N female-7/16 or LC female- 7/8
WIND LOAD:  Kg. 40 Km.  150Hora

DIAGRAMMI ORIZONTALE E VERTICALE A META BANDA (98Mhz)


                                  110                                                     70
